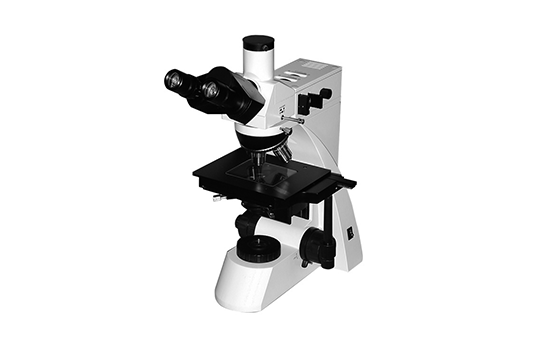

產品名稱：透反射金相顯微鏡 JC-XTL-16B -
訂 貨 號：JX-1003 -
型 號：JC-XTL-16B -
庫存狀況：按合同發貨 -
物流配送：快遞、物流、上門自提
- 產品介紹
- 產品參數
- 選型指南
-
一、產品介紹
JC-XTL-16B透反射顯微鏡是適用于對不透明物體或透明物體的顯微觀察。本儀器配置落射與透射照明系統、長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
二、產品參數
1、觀察頭:三目觀察頭。45°傾斜，可360°旋轉
2、配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
3、粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
4、配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察。
5、6V20W鹵素?zé)簦炼瓤烧{(diào)。
6、三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影
儀器標準配置：
XTL-16B選配件：型號
XTL-16B
目鏡
大視野 WF10X(Φ18mm)
物鏡
長距平場消色差物鏡(無蓋玻片)PL 5X/0.12
長距平場消色差物鏡(無蓋玻片)PL L10X/0.25
長距平場消色差物鏡(無蓋玻片)PL L20X/0.40
長距平場消色差物鏡(無蓋玻片)PL L50X/0.70
目鏡筒
三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
落射照明系統
6V 20W鹵素?zé)?亮度可調
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃
調焦機構
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
轉換器
四孔(內向式滾珠內定位)
載物臺
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
透射照明系統
阿貝聚光鏡 NA.1.25 可上下升降
藍濾色片和磨砂玻璃
集光器，鹵素?zé)粽彰鬟m用(內置視場光欄)
6V 20W 鹵素?zé)?亮度可調
名稱
類別/技術參數
目鏡
大視野 WF16X(Φ11mm)
分劃 10X(Φ18mm) 格值0.1mm/格
物鏡
長距平場消色差物鏡(無蓋玻片) PL L 40X/0.60
長距平場消色差物鏡(無蓋玻片) PL L 60X/0.75 (彈簧)
長距平場消色差物鏡(無蓋玻片) PL L 80X/0.80
長距平場消色差物鏡(無蓋玻片) PL L 100X/0.85 (彈簧)
平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油)
轉換器
五孔(內向式滾珠內定位)
CCD接頭
0.4X
0.5X
1X
0.5X帶分劃尺,格值0.1mm/格
攝像儀
DV-1帶USB和Video輸出
DV-2帶USB輸出
DV-3帶Video輸出
攝影裝置
2.5X/4X變倍攝影裝置帶10X取景目鏡
4X對焦攝影裝置
MD卡環
PK卡環
數碼相機接頭
CANON(A610,A620,A630,A640)
三、產品特點觀察系統
鉸鏈?zhǔn)接^察筒：
三目觀察筒，單視度可調，鏡筒30°傾斜，可連接攝影、攝像裝置。
目鏡：
WF10X大視野平場目鏡，視場范圍ф18mm，提供了寬闊平坦的觀察空間。
10X分劃目鏡，視場范圍ф18mm，用于校正中心。
機械載物臺
雙層機械式載物臺，尺寸：210mm×140mm；
移動范圍：75mm×50mm，適度的設計理念，使用者操作載物臺時更方便更合適。
落射照明系統
6V 20W鹵素?zé)簦炼瓤烧{(diào)。內置視場光闌、孔徑光闌、（黃、藍、綠、磨砂玻璃）濾色片轉換裝置，推拉式起偏振器。
透射照明系統
內置式鹵素?zé)粽彰餮b置：采用6V 20W鹵素?zé)簦炼瓤烧{(diào)），能提供清晰鮮明的顯微觀察像。
集光器：帶視場光欄集光器。
